domingo, 6 de noviembre de 2011

DXCC Entity: East Kiribati (T32)

Hace unos días finalizaba la gran dx_pedition a T32C. Un despliegue de medios expectacular.

Equipos:
- 16 Yaesu FT DX 5000
- 16 Yaesu VL-1000 linear amplifiers
- Dos generadores diésel de 11 KVA

Antenas Verticales de fibra:

160m - 18m de alta antena en T con 32 radiales
80m - Cuarto de onda vertical con 32 radiales
40m - Cuarto de onda vertical con 2 radiales elevados. Se le añade un reflector.
30m - Cuarto de onda vertical con 2 radiales elevados
20m - 2 sobre 2 element dipolo vertical
18m - 2 sobre 2 element dipolo vertical
15m - 2 sobre 2 element dipolo vertical
12m - 2 elementos dipolo vertical
10m - 2 elementos dipolo vertical y dipolo a 50 pies
6m - 8 elementos 6M8GJ M2 Yagi



Antennas directivas y varios sistemas:

6m: 7-elementos long Trident Yagi at 50 pies, EME antenas (TBD)
10m: 6-elementos Force 12 Yagi a 40ft, 2-elementos VDA, 3-elementos Yagi a 50ft
12m: 4-elementos Force 12 Yagi a 50ft, 2-elementos VDA
15m: 4-elementos Force 12 Yagi a 40ft, 2-elementos VDA
17m: 4-elementos Force 12 Yagi a 40ft, especial 4-elementos banda ancha VDA
20m: 4-elementos Cushcraft Yagi a 40ft, 2-elementos VDA
30m: Cuadra-cúbica usando verticales elevadas y una vertical separada
40m: Dos Cuadra-cúbica, una para CW, otra para SSB
80m: Dos parejas de cuarto de onda enfasadas verticales (Titanex) para CW y SSB
160m: Una verical de 70ft con carga en punta.

LF RX: Seis Beverages para 160m and 80 K9AY

Y mas de 5km de cable coaxial.

Los que han estado persiguiendo T32C por bandas comentan las atronadoras señales recibidas en europa, y no es para menos, con semejante arsenal de aluminio y Kw.

En mi caso, apenas he seguido la expedición, pensando que al pacífico no llegaría con mi hilo invisible y los 100w. Pero cual fué mi sorpresa, cuando de madrugada, mientras trasteaba con el ordenador, escucho su señal en 14.180, con 5/5:
.... T32C calling, QRZ!, sigo escuchando...., T32C calling Europe, QRZ?.... allá voy! Eco Alfa One Charly Delta Victor...., ¡Yes, EA1CDV, your real report five by five, 55 go ahead!, Yes ok!, thanks for 5 by 5, 55 also for you in Madrid, thanks for new one, 73!!, 73!...T32C calling Europe, QRZ?....

Aún no me lo podía creer, 100w y 22m de hilo invisible habían llegado al Pacífico sin problemas!. Pero aún tuve que esperar varios días para poder ver, que en efecto estaba en el log:



En efecto había llegado perfectamente a Kiribati. Pero, ¿y la tarjeta QSL?. Pues muy sencillo:
- Entras en su web en el apartado LOG
- Primero buscas por tu indivativo en el log

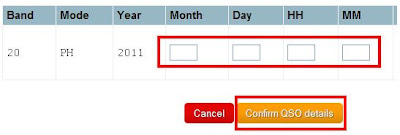

- Pulsas sobre el botón "Request QSL"



- Rellenas los datos referentes al QSO correspondiente/s
- Pulsas confirm QSO details
- Escoges la opción "vía bureau" si la quieres de ese modo

Ale! a esperar la QSL.

Mi más sincera enhorabuena a todos los artífices de semejante expedición. Un 10!!. Por mi parte una lástima no haber estado atento a otras bandas, porque seguramente hubiera llegado sin problemas. Pero, si lo hago todo ahora....¿qué dejo para mañana?. Esto si que es DX extremo!. Querer es poder!.

Estos fueron los resultados de la T32C, de auténtico record:

Total QSOs 213,169
Total Uniques 48,914
CW QSOs 102,216
SSB QSOs 88,416
FM QSOs 1,765
RTTY QSOs 19,225
PSK31 QSOs 13
PSK63 QSOs 1,506


1.8 MHz QSOs 4,988
3.5 MHz QSOs 9,679
7.0 MHz QSOs 17,572
10.1 MHz QSOs 16,398
14.0 MHz QSOs 36,154
18.0 MHz QSOs 30,402
21.0 MHz QSOs 35,489
24.9 MHz QSOs 25,265
28.0 MHz QSOs 37,091
50.0 MHz QSOs 110

Africa QSOs 1,128
Asia QSOs 35,081
Europe QSOs 59,691
Oceania QSOs 4,214
North America QSOs 109,327
South America QSOs 3,691

73's y buenos Dx's.

miércoles, 5 de octubre de 2011

Baliza WSPR autónoma (2ª Parte)

Después de un tiempo inactivo en cuanto a cacharreos, vuelvo de nuevo para publicar la 2ª parte de la Baliza WSPR autónoma. La primera parte la podréis encontrar aquí.

El montaje consta de 3 partes; El Controlador VCXO, El Oscilador Modulador FSK, y la Etapa Amplificadora..

CONTROLADOR VCXO (Pulsa sobre la foto para ampliar)


El montaje es sencillo, solamente necesitaremos una placa de prototipos taladrada donde iremos montando todos los componentes, teniendo cuidado en colocarlos de manera que tengamos que realizar los menores puentes posibles. Otra opción es con un programa de diseño de placas, creanos nuestro propio diseño con sus pistas de cobre y su acabado más "profesional".

Colocación previa de componentes sobre la placa (Haz click sobre la foto para ampliar)

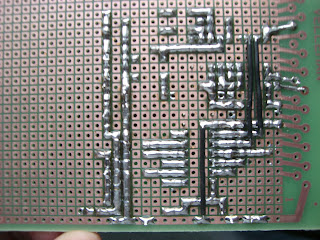

Detalle de las soldaduras y puentes.


Como vamos a utilizar GPS para el sincronismo, podemos omitir toda la red de condensadores y dejar solamente el cristal de 4mhz.

En la patilla 13 del PIC 16F628 tendremos el PTT, muy importante para activar la etapa amplificadora final. Por la patilla 9 tendremos la modulación 4FSK. Esta modulación consta de 3 tonos FSK, desplazadas 1,46 Hz entre sí.

Una vez montada la placa y grabados los pic (mejor tener dos, uno con el software de tx , y otro con el software de test) procederemos a grabar en nuestro pic el indicativo, locator y potencia en Db con la que vamos a transmitir. Para ello conectaremos al puerto serie del PC dos cables, TXd RXd a las patillas 13 y 14 del Max232. Ojo!, se graba directamente con el pic en la placa moduladora, no en el grabador!.Seguidamente con el hyperteminal y puerto de Windows configurado a:

4800 baud
8 data bits
sin paridad
1 bit de parada
control de flujo off

Inverir las conexiones, si no funcionara. En caso de problemas se le puede añadir GND, pero no suele ser necesario.

Una vez activada la conexión hyperterminal, pulsamos el botón reset. Inmediatamente pulsamos 4 veces el símbolo +. En un plazo de no más de 6 segundos ++++.
Nos aparecerá un prompt que nos pide:
CALL? EA1CDV (introducimos indicativo y pulsamos ENTER)
GRID? IN80 (introducimos locator sin los dos últimos dígitos y pulsamos ENTER)
POWER? 20 (introducimos nuestra potencia en db, 20 db son 100mW y pulsamos ENTER)

Si todo va bien, nos aparecerán una serie de números. Pulsamos el botón reset de nuestro modulador, y ya estarían grabados los datos en la e-prom del PIC.

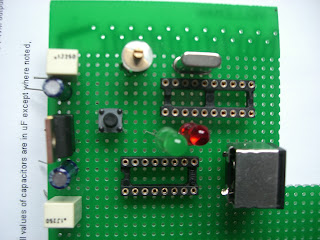

Aspecto del prototipo, funciona!!


Para comprobar su funcionamiento correcto conectar el GPS con cobertura, y esperar hasta que sea la hora 00 10 20 30 40 50 min. El led verde debe parpadear cada segundo, y cada 10 minutos el led lojo quedará fijo durante los dos minutos que dura la emisión wspr, apagándose el verde. Si esto es así, podemos verificar que en la salida PWM (pata 9 del pic) tendremos tensión oscilante entre 4 y 6v más menos. Estamos modulando en WSPR!!. Estas diferencias de potencial las transformaremos en pequeños desplazamientos de frecuencia (FSK) por medio del:

OSCILADOR MODULADOR FSK

Las pequeñas variaciones de corriente producidas a la salida del pic son conducidas al diodo led, que hace la función de varicap, es decir, varía su capacidad en función de la tensión. Esto integrado en la parte osciladora, nos permite que la portadora se desplace de frecuencia según esas pequeñas variaciones, obteniendo una portadora modulada en FSK.

Esquema del oscilador a cristal Colpitts


Oscilador de prueba montado para 10.240 Mhz


Para empezar podemos emitir en cualquier frecuencia de la cual dispongamos un cristal de cuarzo (ej: 10.240). Para poder ver si nuestra modulación es la correcta con el desplazamiento entre símbolos correcto (1,46hz), debemos utilizar un receptor en modo USB, y o bien un osciloscopio (recomendable) o el programa ARGO.
Con el condensador variable podremos desplazarnos 50 khz. En el Controlador debemos poner el pic de pruebas, el cual emite un tono WSPR cada 5 segundos. Esto nos permitirá ajustar la separación de tonos en 1,46hz. Para realizar este ajuste es necesario sustituir el condensador de 3pF por dos trozos de cable enroscados entre sí de 1,5 cm más o menos, ya que necesitaremos obtener entre 1pF y 3pF. Para obtener este valor, es necesario ir cortando cable o ir apretando el enroscado mientras observamos la señal en Argo o en el osciloscopio. Si dicho desplazamiento es muy amplio, la señal no será decodificable:

Señal con un desplazamiento excesivo entre tonos WSPR, señal NO DECODIFICABLE.

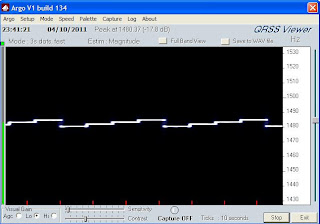

Señal de test CORRECTA, 1,46 hz entre tonos.


El valor de ajuste de dicho condensador es muy crítico.
Con este oscilador estaríamos transmitiendo de forma permanente una portadora de 5mW que cada 10 minutos sería modulada en FSK por nuestro controlador. Nos haría falta una etapa amplificadora para obetener algo más de potencia (100 mW), y un PTT para que el sistema solo emita cada 10 minutos.

Para ello lo más sencillo es el kit de http://www.hanssummers.com/. El cual, por un precio irisorio de unos 12€ (gastos de envío incluidos), nos proporciona:
El cristal (10.140 Mhz) para la frecuencia de 30m WSPR.
Placa de circuito impreso.
Componentes del oscilador.
Componentes de la etapa amplificadora (100-120 mW).
Filtro pasa bajos.

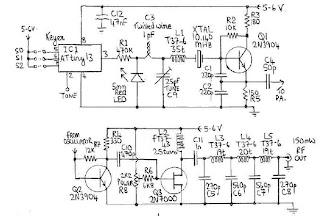

Esquema del Kit


Para nuestro propósito NO será necesario montar IC1. Debemos conectar la salida PWM del pic a la patilla 3 del kit. C12 podremos prescindir de él también.

Su montaje es sencillísimo y funciona a la primera:

Bolsa de componentes


Componentes listos para el montaje


Empezando a soldarlos


Empezando a soldarlos


Ahora lo conectamos todo, y a funcionar!!!

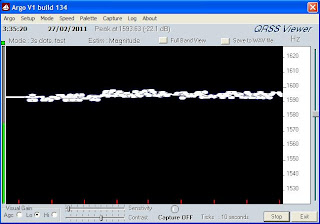

Modulación típica de Wspr


Pero, nos faltaría el añadir el PTT al conjunto, ya que sino lo hacemos, el sistema estaría emitiendo una portadora contínua todo el tiempo, siendo modulada solamente cada 10 minutos, con el consiguiente engorro y posibilidad de estropear el mosfet del paso final. Para ello le añadimos el PTT:



Para realizar esta modificación cortaremos las pistas que llevan +Vcc a R4 y a R8, y las llevaremos mediante un cablecillo al colector del transistor (yo he usado un BC327, cualquier PNP valdría). Al emisor llevaremos los +5v, y la base la llevamos mediante una resistencia de 10k al colector del transistor 2N3904 (transistor del controlador wspr). El valor de R2 es de 100k.

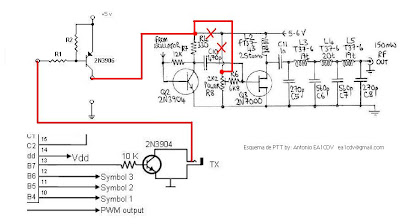

Modificaciones para gestionar el PTT


Más información en http://www.rason.org/Projects/transwit/transwit.htm

Observar que se aprovecha el zócalo del integrado para instalar el transistor que realiza el PTT.(Haz click para ampliar)


Detalles del montaje: oscilador + PA (Observar el condensador casero C3)


Detalles del montaje: Controladora WSPR


Controladora WSPR + Oscilador + PA + GPS finalizado!



Espero que los radioclubs y asociaciones de radio monten estas balizas, y así podamos disfrutar de un completo mapa de cobertura mundial en tiempo real. Su relativo low cost y sencillez la hacen candidata para llevarnosla de viaje a cualquier parte del mundo.

Dar las gracias primeramente; a Gene W3PM por su diseño, paciencia y colaboración. También a Hans G0UPL por esos magníficos kits que nos facilitan la vida del cacharreo, y a Ernesto EB4GAH por su interés y ayuda con el ensamblador y pics, many thanks, and fantastic job guys.

Y con todo esto, nuestra baliza WSPR autónoma está ya en el aire!!. Suerte con el montaje. Cualquier duda y/o sugerencia vía mail.

73's Antonio.

lunes, 21 de febrero de 2011

Baliza WSPR autónoma (1ª Parte)

Desde que descubrí WSPR gracias a mi amigo Antonio EA1YE, mi idea siempre ha sido el poder transmitir una baliza WSPR sin necesidad de tener un equipo de HF y un PC dedicados a este menester. La posibilidad de disponer de un interface único, conectado directamente a la antena, que lo haga todo de forma autónoma, siendo plug and play, era mi objetivo primordial.
La idea es que cualquier radioaficionado, expedición DX o radioclub con indicativo, desde cualquier lugar del mundo, pueda emitir una baliza de baja potencia (0,5 Wat como máximo) desatendida en modo WSPR de manera permanente y autónoma. De esta forma poder aportar al mundo de la radio ese pequeño granito de arena, imprescindible para estudiar la propagación.
Sin necesidad de estar en radio, tendríamos un mapa de "cobertura" por propagación en cualquier banda, en tiempo real las 24h del día. Pudiendo detectar y analizar todas las aperturas de propagación a nivel mundial con sólo consultar a través de internet este Mapa.
En el caso de expediciones DX, sabríamos en tiempo real si hay condiciones de propagación para ese DX, en que banda y con qué calidad de señal.

Mapa de recepción de la baliza (0,1 Wat en TX)


Para lograr esto necesitaríamos un generador de mensaje de baliza con tonos WSPR, que fuera capaz de modular y encapsular nuestro indicativo, locator, y potencia de emisión en una trama WSPR. Para ello siempre hemos hablado de la importancia del sincronismo con la hora mundial con una exactitud de al menos +- 1seg, sino WSPR no funcionaría. Para nuestro proyecto de baliza WSPR autónoma, se hace imprescindible tomar esta referencia horaria por alguno de los medios siguientes:

- GPS (nos proporciona una exactitud 100% permanente y posibilidad de actualización de locator automático)
- Reloj DCF77 controlado por radio (Exacto siempre y cuando recibamos la señal de actualizacion, y estemos dentro de la cobertura de los emisores).
- Reloj estándard (dependemos de su exactitud, pero hay que sincronizarlo "a mano" cada 2 o 3 días mínimo).

Está claro que lo ideal es usar el GPS como medio de sincronismo, ya que funciona en cualquier parte del mundo permitiendo que dicha baliza sea autónoma 100%. Con los datos del GPS podemos también actualizar nuestro locator e incluirlo en la trama enviada. Los costes de un GPS hoy en día son bastante accesibles, y su consumo energético está sobre los 70mA, con lo cual sería posible alimentar el conjunto con paneles solares y baterías si fuera preciso.
Descartaremos por tanto el reloj DCF77, ya que dependemos de la cobertura de la señal de sincronismo, con lo cual solo se actualizaría en Europa, y la baliza ya no nos valdría para llevar a otro continente.

¿Qué tecnología se podría usar?.
Para este proyecto lo mejor es utilizar un PIC con la suficiente capacidad interna para poder programar el software necesario para generar la trama WSPR. A la vez necesitamos un reloj interno por si fallara el GPS o para usos de muy bajo consumo. El PIC nos permite un bajo consumo, potencia de procesamiento software, y elevadísimas prestaciones, simplificando mucho la implementación del dispositivo.
Para las comunicaciones GPS-PIC (rs232--> TTL) necesitamos un dispositivo controlador RS232 del tipo MAX232.
Como alimentación de todo simplemente un 7805 (+5v 1Amp) sería más que de sobra, ya que el conjunto no superaría los 20mA de consumo. Este regulador nos permite alimentar el conjunto con tensiones comprendidas entre 5v-15v.


Documentándome sobre el tema encontré en la red justo lo que estaba buscando:

Pulsa sobre la imagen para ampliar.


El diseño y el software del PIC es original del amigo Gene, W3PM. En su web de proyectos podreis descargaros toda la documentación necesaria sobre este WSPR VCXO Controller.

Este montaje incluye todas las características planteadas anteriormente:
- Reloj interno.
- Entrada GPS con actualización de locator automática.
- Generación automática de trama WSPR por software.
- Modulación de 4 tonos FSK para excitación de un VCXO (Oscilador de cristal controlado por corriente).

...¿Para que esperar más?, Manos a la obra!!
Primeramente necesitamos programar el PIC16F628A. Para ello podemos montar fácilmente el siguiente esquema:

Pulsa sobre la foto para ampliar.


Se trata de un simple interface denominado JDM para poder volcar el software a nuestro PIC, pero que también nos servirá para programar otros PIC de manera sencilla con el programa IC-PROG. Este programa es de fácil manejo, y os lo podeis bajar de la web del autor de forma gratuita. También es posible leer software de otros PIC previamente grabados.

El esquema de montaje no tiene apenas complicación, y lo podemos realizar en una placa board de prototipos, o directamente sobre una placa taladrada con nodos de cobre para dejarlo definitivo. Hay que tener la precaución de instalar un zócalo para poder poner y quitar el PIC comodamente.

En mi caso, en vez de seguir las instrucciones de esta Web, he optado por un montaje más sencillo sobre placa taladrada, haciendo las "pistas" uniendo los nodos con el soldador. El resultado es muy bueno, estética y funcionalmente.

Aquí podeis observar el acabado de mi grabadora de PIC, JDM. Fácil, sencilla y muy económica.

Circuito grabador ya montado sobre placa de nodos de cobre. Pulsa sobre la foto para ampliar.


Vista por la cara de las pistas. Pulsa sobre la foto para ampliar.


La conexión al PC ha de realizarse a través del RS232, no vale el puerto USB, ojo!. Existen grabadoras ya montadas en Ebay a buenos precios, que si aceptan la conexión USB, pero la nuestra no sale por más de 3€. Para nuestro proyecto, de sobra!.

Para una mejor comprensión del ic-prog, y como grabar el PIC, podéis consultar este enlace de ayuda en español.
Mucha atención a la configuración del puerto serie en windows, que debe ser:
Bits por Segundo: 2400
Bits de Datos: 8
Paridad: Ninguna
Bits de Parada: 1
Control de Flujo: Xon/Xoff

Para poder grabar nuestro PIC sin problemas debemos estar atentos a la configuración del IC-Prog usando los siguientes parámetros:
Reloj XT
- PWRT
- MCLI

En ocasiones el buffer de grabación se puede quedar bloqueado, con lo cual, si vemos que no nos graba, reiniciar el PC para liberarlo.

Con todo esto preparado ya podemos ponernos manos a la obra con el resto del montaje de nuestra baliza WSPR autónoma.

....Continua aquí.!
Actualizado Oct 2011

viernes, 4 de febrero de 2011

Mucho, con poco!

Que sería de nosotros si nos limitáramos solamente a la teoría, y nada de práctica... Toda esta labor de investigación respecto a toroides, hilos invisibles y demás inventos tienen un objetivo, y es salir al aire, transmitir nuestras ondas, y llegar lo más lejos posible con la mejor calidad de audio.

Para ello estoy utilizando 30m de hilo de cobre invisible (0,3mm de espesor), 100 watios de salida, y por supuesto mi balun magnético 1:9 mencionado en anteriores posts.

Histórico de niveles de propagación (Pulsa sobre la foto para ampliar).


Niveles de propagación del mes (Pulsa sobre la foto para ampliar).


Ultimamente la señora propagación está muy inestable, y el famoso ciclo 24 no acaba de llegar del todo, pero de vez en cuando nos da alguna que otra alegría, y hoy ha sido ese día.

Después de contactar varias estaciones europeas con buenas señales de 9+10, el salto se empezó a alargar. Pero antes, un colega, EA4DBS Tony, me llama y me comenta que lee el blog y me anima a seguir con él, gracias por leerlo!.
Al finalizar el QSO me dispongo a barrer la banda, cuando de repente escucho Japan Hotel one Alfa Juliet Tango QRZ?, como?, señal de 8-9? japón?....rápidamente digo mi indicativo, espero, y nada, lo repito, espero... y nada....y a la tercera... Bingo!!, el colega "Zorro" (se hace llamar así...¿?) me contesta indicándome un reporte de 5/5. Le paso el 5/8 5/9 con QSB, nombre, antena y demás datos... completando el comunicado perfectamente. Increible!! Japón en 40m!! y con la antena invisible y 100w... Estos pequeños grandes placeres son inigualables.



Y es que la "CDV Spyderman invisible wire" llega muy lejos, y para muestra os hago un pequeño resumen de lo más destacado trabajado ultimamente en fonía sin grandes esfuerzos, ya que apenas dispongo de tiempo para hacer radio. Querer, es poder!.

Sin ir más lejos, he superado el brutal pile up en 40m de la expedición a la isla Sal, en Cabo Verde.


Pero para brutales pile ups, el de 1A0KM, el cual ha costado algo más. A veces es complicado el poder hacerse hueco en 80m entre tanto Kw europeo, con solamente 100w.


Otra buena tangana montada en 80 era la de la activación especial Suiza. Pero tampoco se resistió, y cayó a la saca.


Otro QSO memorable es el realizado con Puerto Rico en 40m, poniendo señales de 5/7 5/8 pudiendo saludar en castellano a los operadores Puerto Riqueños.


Otra buena captura es Omán en 17m, trabajado sin ninguna dificultad y con buenas señales:


Y siguiendo en la banda de 17m, memorable dx también con Francisco desde Guatemala


Siguiendo en 17m también el pile up de europeos pude sobrepasarlo a la primera, trabajando Martinica con señales de 5/7. También la Isla Guadalupe FG5DH trabajada en 40m.


Los 15m andan muy pobres ultimamente pero a veces dan muy buenas sorpresas como este QSO con Madagascar.


Ni que decir que los 12m apenas están activos, pero la ocasión de llevarse a la saca Nigeria no se podía desperdiciar, así que aunque un poco justo de señal, fuí capaz de trabajarlo facilmente.


Pues esto solo es una pequeña muestra de lo que una antena de 6€ y un transmisor de 100w pueden lograr, a pesar de que la propagación está aún muy muy baja. No obstante cabe destacar también varias estaciones de USA en 40m, México en 40m y algunas otras Africanas sobre todo en 15m y 17m. Respecto a Europa, Azores, Rusia, Norte de Africa y Medio Oriente, todo trabajado perfectamente en fonía en diversas bandas.

Lo dicho, mucho ánimo, y larga vida a la antena CDV.
73!

miércoles, 19 de enero de 2011

Ensayo con toroides 4C65, T100 y Ferrita

En este post anterior hablé sobre el toroide a utilizar para "ir al grano" en cuanto a la fabricación de balun magnéticos o mejor llamados transformadores de impedancias. Hay que tener en cuenta que en realidad un balun es un adaptador de una linea "unbalanced" (desbalanceada ej:Dipolo) a "balanced" (balanceada ej:Cable coaxial) de ahí lo de BAL-UN. Con lo cual, lo nuestro es un transformador de impedancias, o bautizado comercialmente y a precio desorbitado, "balun magnético".

Setup utilizado para las mediciones.


Ahora quiero comentar las capacidades de diversos toroides utilizados para la alimentación de nuestros hilos invisibles. Primeramente dar las gracias a EA1HVW, el amigo Valentín, que me ha prestado estos toroides ya montados y preparados, con lo cual el trabajo simplemente ha consistido en analizarlos con el analizador Sark100 y volcar los datos capturados al PC para obtener las gráficas. Como podeís ver el amigo Valentín se ha currado el acabado dejándolos perfectos de estética y funcionamiento.

Como una imagen vale más que mil palabras, vamos allá con los datos obtenidos. Hay que tener en cuenta que se ha utilizado una resistencia de 450ohm no inductiva, para emular la impedancia de un hilo. Otro dato importante es que todos los toroides han sido bobinados con 7 vueltas como siempre he mencionado.

Existen dos maneras de bobinar trifilarmente los toroides, y es con las espiras juntas, o separadas y esparcidas uniformemente por todo el toroide.

Toroide bobinado trifilarmente con las vueltas juntas made in EA1CDV (pulsa sobre la foto para ampliar).

Toroide bobinado trifilarmente con las vueltas juntas made in EA1CDV(pulsa sobre la foto para ampliar).


Toroide bobinado trifilarmente con las vueltas separadas made in EA1CDV (pulsa sobre la foto para ampliar).


Las diferencias físicas son evidentes, pero en el campo de batalla, ¿En qué nos afecta esta diferencia?. Aquí os muestro las gráficas, y como se puede observar las diferencias son muy pocas, salvo una pequeña diferencia, y es que en las vueltas juntas se aprecia una bajada de impedancia entre los 16mhz a los 50 mhz. Por el contrario con las espiras esparcidas uniformemente se percibe que las respuesta es casi plana. Con lo cual concluyo que optaremos siempre por esparcir las espiras uniformemente. Creo que es lo mejor en estos casos.

Resultado 4c65 espiras JUNTAS (pulsa sobre la foto para ampliar).



Resultado 4c65 espiras SEPARADAS (pulsa sobre la foto para ampliar).


Seguimos analizando los casos posibles, y lo siguiente sería, ¿Utilizo cable gordo forrado de aislante, o hilo esmaltado con menos aislante?. Pues los resultados nos indican una mejor respuesta, y más plana usando cable esmaltado de 1,2mm de espesor, frente al cable de 2mm de grosor con abundante forro. Resaltar que hasta 250w no habría problemas, pero con más potencia, es preferible sacrificar un poco lo "ideal" y utilizar cables gruesos para evitar posibles arcos voltaicos entre espiras. Las espiras en estos casos, separadas salvo que se indicara lo contrario.

Análisis de toroide 4c65 con cable de 2mm (pulsa sobre la foto para ampliar).



Análisis de toroide 4c65 con cable de 1mm (pulsa sobre la foto para ampliar).


Y como colofón a todas estas experimentaciones, os muestro la comparativa de 3 toroides habituales en los montajes: 4c65, T100 y ferrita.

Los "3 tenores" a análisis, gentileza de Valentín EA1HVW (pulsa sobre la foto para ampliar).


El mejor en respuesta, el 4c65!! No hay duda! (pulsa sobre la foto para ampliar).


La ferrita se comporta bien hasta 14Mhz, y medio se mantinene aceptable hasta 30mhz. Cabe resaltar que las ferritas tienden a calentarse bastante variando imprevisiblemente los varores de esta gráfica. Con lo cual para rx, muy bien, pero para tx de banda ancha, no!.(pulsa sobre la foto para ampliar).


Esta es la gráfica del T100, especial para 1Kw. Le pasa lo mismo que a la ferrita, hasta 14Mhz, sin problemas, pero a partir de ahí, mal asunto!. Cabe destacar que la permeabilidad de este toroide hace que no se caliente, conservando los valores de adaptación en todo momento incluso con grandes potencias.(pulsa sobre la foto para ampliar).


Bueno, pues esto es lo que he podido investigar sobre toroides para transformadores de impedancias. Espero que os sirva de ayuda, ya que el mundo "toroidal" es harto complicado y lleno de discrepancias.

Otro de los experimentos en mente sería trenzar los hilos trifilares, y luego con esa trenza de cables, darle vueltas sobre el toroide. Algunos autores han publicado sobre ello, pero aún no lo he probado. No obstante, si tienes algún toroide que quieras que sea analizado, házmelo llegar y lo compruebo con el analizador.

Suerte en los montajes, y buenos Dx's, 73!.
