¿Qué es WSPR o Wisper?

Actualizado a Diciembre de 2013

Después de haber entendido bien como funcionan las comunicaciones digitales y haber trabajado DX en PSK con el interface propuesto en el anterior post , voy a tratar de explicar la utilidad y el funcionamiento del WSPR WISPER o WHISPER.

El acrónimo WSPR significa Weak Signal Propagation Reporter, osease: Reporte de propagación de señales débiles.
WSPR es una modalidad de transmisión y codificación ideado por el genio y premio nobel de física Joe Taylor K1JT. Este software y cualquier interace para modos digitales, junto a nuestro PC y equipo de radio, nos permite emitir nuestra señal en FSK bajo la modalidad "WSPR" o "Wisper". Esta modalidad de transmisión FSK consta de 4 tonos que distan 1,4Hz entre sí. Esta señal que emitimos con este software, codifica nuestro indicativo, nuestro locator, y la potencia con la cual emitimos, medida en DBm, y la emite al éter en un tiempo exacto de 2 minutos síncronos con la hora mundial. El ancho de banda que ocupa la modalidad wspr es solamente 1,4Hz, lo cual hace que con potencias de miliwatios tu señal pueda ser recibida en cualquier parte del mundo si existe un ápice de propagación, claro. ¿Péro por qué?, pues pongamos un ejemplo sencillo. Nosotros transmitimos generalmente con 100W, y nuestra modulación de voz en SSB ocupa 2.700Hz (ancho de banda). Si dividimos los 100w/2.700Hz = 0,037 Watios estamos usando por Hz de ocupación, osea 0,037W/hz. Si por el contrario emitimos con 5w en WSPR: son 5w/1,4 = 3,57W/Hz.... es decir si multiplicamos 3,57 x 2.700 = 9639 Watios es la potencia requerida en SSB para igualar a nuestra emisión de wspr con 5W. Si a esto, le añadimos que el software está sincronizado y posee corrección de errores, ¿Para qué más?. Señales imperceptibles en el ruido, son perfectamente decodificadas, hasta incluso por debajo de los -30Db!!. En resumen, salen las señales de la nada!. Increible, pero cierto.
La potencia de las emisiones de las balizas suelen rondar entre los 100mw y 5 watios, no es necesaria más potencia. Es muy importante que todas las emisiones estén sincronizadas con la hora mundial con una deriva no mayor de 1,5 seg. Esta hora la toma el software directamente del reloj del PC, el cual previamente lo habremos sincronizado con alguno de los servidores de reloj atómico que existen en la red. Si no sincronizamos el reloj del Ordenador; ni recibimos, ni nos reciben, así de claro.

El software WSPR emite su trama durante 2 minutos, para 5 seg, y vuelve a emitir otros 2 minutos si así lo queremos. Existe la posibilidad de emitir un 10%, un 20%, un 40% o un 100%. También podemos estar solo en modo recepción colaborando en la publicación a través de internet de lo que recibimos.
De forma automática, lo que vayamos recibiendo, si tenemos conexión a Internet, será enviado a una base de datos mundial, en la cual se almacenarán todos los datos recibidos: Indicativo, Frecuencia, y Potencia con la cual lo hemos recibido. De esta forma todos los Spots pueden ser consultados a través de Internet en la WEB de los aficionados a esta modalidad. Muy interesante para comprobar cuanto recibe nuestra antena, y poderla comparar con otras.

¿Para que sirve esto?

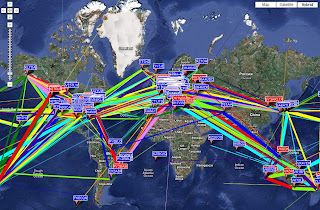

Principalmente para saber el estado de la propagación en tiempo real, clasificado por bandas, con un mapa visual de lo que está aconteciendo en cuanto a propagación se refiere.


En este mapa, si todo lo tenemos bien configurado, aparecerá nuestro indicativo situado en nuestro QTH de emisión o recepción.

En este mapa, en este mismo instante, podemos ver el estado de la propagación en todas las bandas. Existe la posibilidad de filtrar por banda y concretar más aún los datos.

A parte de conocer el estado de la propagación, la utilidad reina para gusto de muchos es el poder hacer comparaciones de antenas recibiendo los datos de nuestra emisión según estemos con una antena o con otra. Ahí si que podemos ver el rendimiento real de nuestras instalaciones, sin trampa ni cartón y con una exactitud digna del mejor laboratorio tecnológico. Una emisión de dos minutos con una antena, conmutamos a la otra, y emitimos otros dos minutos, viendo los resultados exactos de nuestras emisiones (y las de los demás) Aquí o especificando y filtrando por nuestro indicativo Aquí. Lo ideal es usar la segunda opción, y consultar quien te ha escuchado, y con que señal entre los minutos de emisión con una antena, y con la otra. También y mejor aún es poder emitir con 2 emisores a la vez con distintas antenas.
Esta gran herramienta nos indica el RENDIMIENTO REAL de una antena sumada a la propagación del momento a largas distancias. ¿De qué nos sirve una antena que llega bien a nivel local, pero que es mala por sus ángulos de radiación para el DX?.... ahí es donde entra nuestro papel de investigadores natos, y aprovechar estos avances para disfrutar, chacharrear, y evolucionar en conocimientos.

Pero aún hay más!, algunos pensarán, ¿A donde puedo yo llegar con 1 watio y un hilo largo?, pues a las antípodas perfectamente si la señora propagación nos lo permite. ¿Y cómo es posible eso, si en fonía no se escucha nada?, pues gracias al tipo de emisión y recepción del software, el cual es capaz de decodificar una señal de -30Db. Teniendo en cuenta que el morse se deja de escuchar con unos -10Db aprox, y el PSK con unos -15Db, disponemos de una herramienta que escucha por debajo del ruido, IN CRE IBLE !!!!, pero cierto!.

En resumen, cuando hay una minucia de propagación, nuestro WSPR es capaz de rescatar las señales por debajo del ruido de RF, donde el equivalente para que con esa propagación nos oyeran sería unos 10 KW, y una antena monobanda de 4 elementos!. Y sin embargo nos están recibiendo con un hilo de 10 mtrs, y 5 watios.

Si quieres empezar a funcionar en WSPR, te recomiendo la banda de 30 mtrs que es la más concurrida. Para ello solo es necesario tu interface de digitales, y bajarte el software Aquí, nada más.

Las frecuencias (USB) wspr son:

0.136 Mhz
0.4742 Mhz
1.8366 Mhz
3.5926 Mhz
5.2872 Mhz
7.0386 Mhz
10.1387 Mhz
14.0956 Mhz
18.1046 Mhz
21.0946 Mhz
24.9246 Mhz
28.1246 Mhz
50.293 Mhz
70.091 Mhz
144.489 Mhz

A disfrutarlo!!
